超聲波金屬焊接機原理圖
超聲波金屬焊接機是由超聲波發生器，換能器，變幅桿，焊頭，氣動機械裝置組成。工作原理是將50/60hz電流通過帶有220V/380V電源的超聲波發生器轉換為高頻電能。轉換后的高頻電能使高頻逆變器電路的輸出功率滿足換能器要求的額定功率。通過換能器將機械運動轉換成相同的頻率，然后通過一組可以改變聲組件將機械運動傳遞到焊點頭。焊頭將接收到的振動能量傳輸?shù)酱附庸ぜ慕宇^部分。在這一區域，振動能通過摩擦轉化為熱能，焊件被熔化成型。
超聲波發生器和換能器是重要的核心部件，根據激發方式的不同，可分為自激式和激振式，超聲發生器是指其所激發的超聲電源。因?yàn)樗募ふ耠娐吩谳敵龉β噬媳茸约な礁?0%以上。因此，大多數超聲波發生器目前被用作驅動電源。超聲波發生器的輸入是固定頻率信號，具有不定波形，可以正弦和脈沖，但其頻率固定為換能器的頻率，通常為15、20、60 kz等，這是針對超聲波金屬焊接機的頻率。

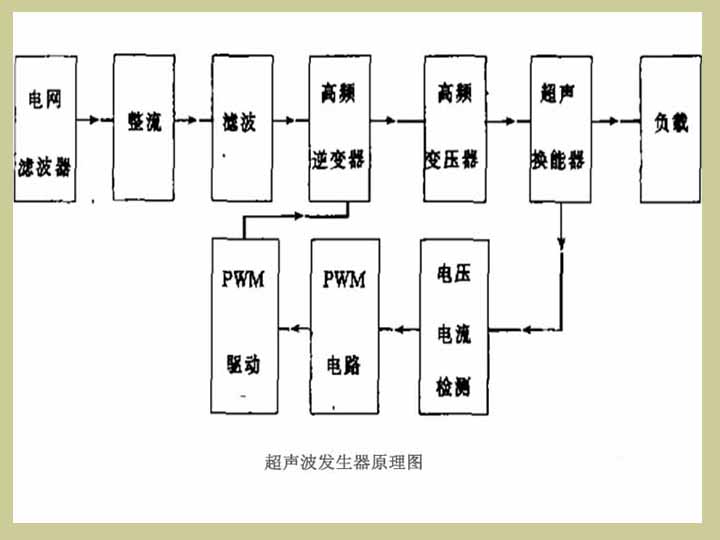

通過超聲波發生器的內部轉換，其輸出為功率信號、頻率跟蹤信號等。由于輸出信號隨輸入信號的變化呈現不穩定狀態，因此部分超聲發生器內部也存在反饋部分。
反饋效應主要體現在兩方面：
一方面，輸入信號的變化導致輸出功率的不穩定性，傳感器的機械振動不規則，導致清潔效果差等后果。加入反饋部分后，功率反饋信號調整輸出功率，使其不隨輸入信號的變化而變化，呈現穩定狀態。換能器進行有規律的機械振動，使清潔效果更好。
另一方面，換能器的頻率在諧振頻率點時是最有效率的，但在實際情況中，由于各種原因，它不能總是在最佳狀態下工作，因此，反饋部分發揮了作用，提供了頻率跟蹤信號?？刂菩盘?hào)發生器發出的信號總是在傳感器的共振點上，使其始終處于最優狀態。
